前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵变频变频调节器器为厂家全线式变频变频调节器器，其购造如图甲一样一样。I号喷助力泵变频变频调节器器关键由推动下载件、飞球、变频变频调节器气弹簧、传动齿轮一些和操作一些等组成部分。I号喷助力泵变频变频调节器器的推动下载件为还具有60°。锥面的推动下载盘。在推动下载盘的外侧有7个沿径向的半椭圆形凹坑。推动下载盘压紧在推动下载轴套上而两者之间并成内置式，并且用半圆键和伸缩螺母使其和喷助力泵的轴承轴相邻。

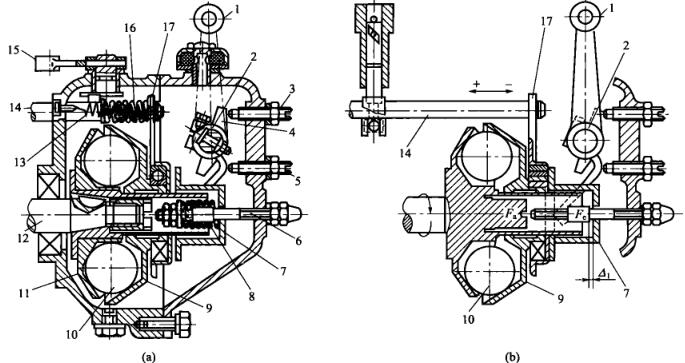

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  6个内径为25.4mm的飞球放置在推动安装安装盘的凹槽体，随推动安装安装盘一并旋轉。飞球其它侧为与中心线成45°锥面的转矩盘，转矩盘滑套在推动安装安装轴套上。上班时飞球的抽滤力帮助在转矩盘上，其轴上分力Fa.将使转矩盘沿轴上滚动条。粉色套装在转矩盘.上的滚动条滚柱轴承和传动链齿轮板也无常的意思中国转移。传动链齿轮板上部套在油泵螺杆上，因为油泵螺杆也无常的意思中国转移，因而变换油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
