本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机发三相电设备设备电气安装箱的能力： 1、合理有效的分派能量。 2、方面对线路的启闭作业。 3、有较高的卫生防护系统等级分，能抽象化的界面显示电线的导通阶段。

项目名称：656KW柴油机来电机的组单机配电箱主要元件明细清单
供电系统箱重要构件明细表
数字序号	分类	型号型号规格型号规格	基层单位	总数	制造商
1	塑壳高压	NXM-1250S/3300 1250A	台	1	正泰
2	发三相异步电汽轮电机汽轮电机调控器	HGM6110	只	1	众智
3	来发直流电机发动机转速设定器	C2002	只	1	孚创
4	直流电电组件	DC24V	只	1	众智
5	小其中继家用电器	HH54P    DC24V	只	2	正泰
6	小规模间继小家电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

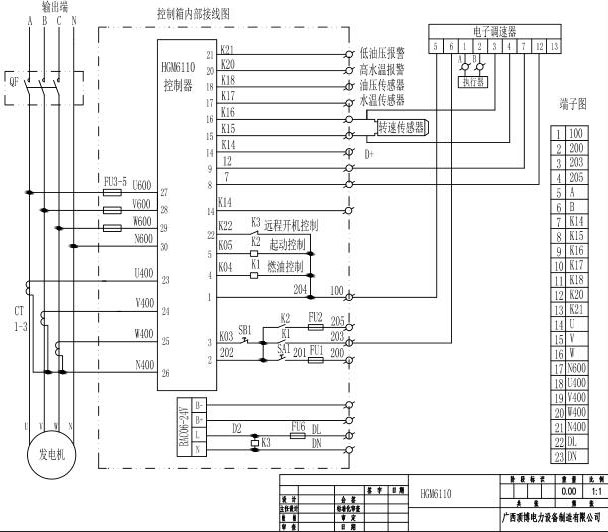

656KW广西顶博发电机组制造单机配电箱元件线路图
