580KW柴油发动机机带发马达并机柜电缆线机械图机制：由充点器AC220V/DC24V，给出带发马达调控器适用导出电流电压DC24V。带发马达开启后由KA5交流学习220V在期间继电气产品设备导出个开启手机数据。柴油发动机机带发马达调控器进行手机数据电路把带发马达的电流电压电流、电流电压，频次，转速比等带发马达的各项性能参数手机数据反馈意见到调控器，由调控器产生提示。   当重油并网发交流接触器启用后，把电带到启闭按钮柜右上方的主母排。操控器依据平台监控录像起到必须生活条件启用燃料操控，发动时操控，依据DC24V继家电导出精度网络预警。并网发交流接触器操控器依据线电阻值检测电路启闭，检测到提供低压高压低压漏电断路器启用线电阻值，操控器依据KA3继家电导出精度分闸网络预警，合上主启闭按钮断路，低压高压低压漏电断路器分闸后分闸指的是灯亮。当操控平台必须要 分闸的时间，依据KA3分闸继家电导出精度分闸网络预警，主启闭按钮低压高压低压漏电断路器分闸，低压高压低压漏电断路器分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主旋转开关柜
号码	品牌	应用要求	公司的	用量	公司
1	多功能式框架图空气开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电站超临界锅炉有效控器	HGM9510	只	2	众智
3	整流电源线方案	BAC06A	只	2	众智
4	小中间的继小家电	HH52P    DC24V	只	8	正泰
5	小形中继小家电	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	手机警示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	一定接地铜排	TMY-60*6	米	2	国优
13	接地子	一个圆形，黑色，M10	只	12	海坦
14	辅材费		台	2	国优

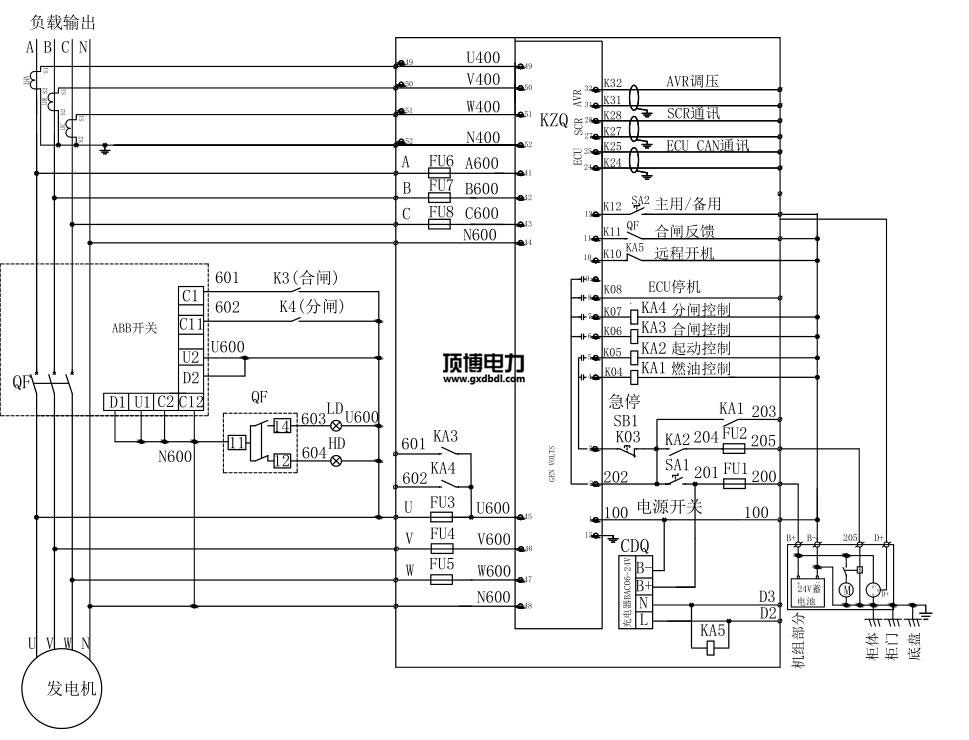

580KW柴油发电机并机柜线路电气图高清
